辺1寸法、辺2寸法にはそれぞれ、通り芯～通り芯の寸法を記入してください。
基礎幅パラメータについて
デフォルトの数値として、基礎幅150ｍｍ 75ｍｍずつの芯振り分けの数値が入力される様になっています。

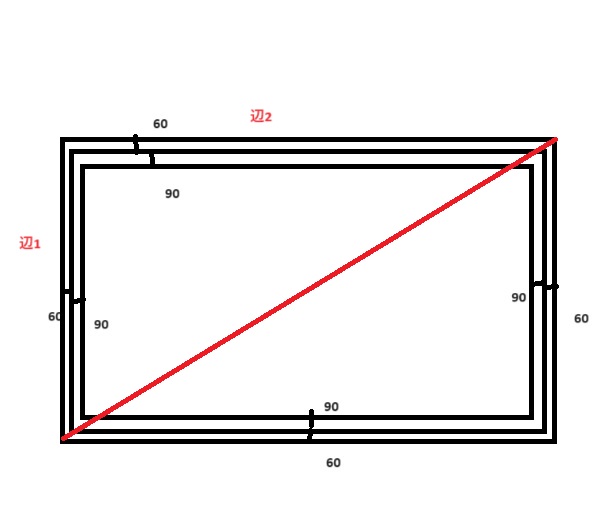

同じ基礎幅150ｍｍであっても下図の様に外側60mm、内側90ｍｍの偏芯基礎の場合をご覧ください。
この場合、辺1、辺2共同じ偏芯寸法になるので、両方のパラメータを60ｍｍ＋60ｍｍ=120mmにします。

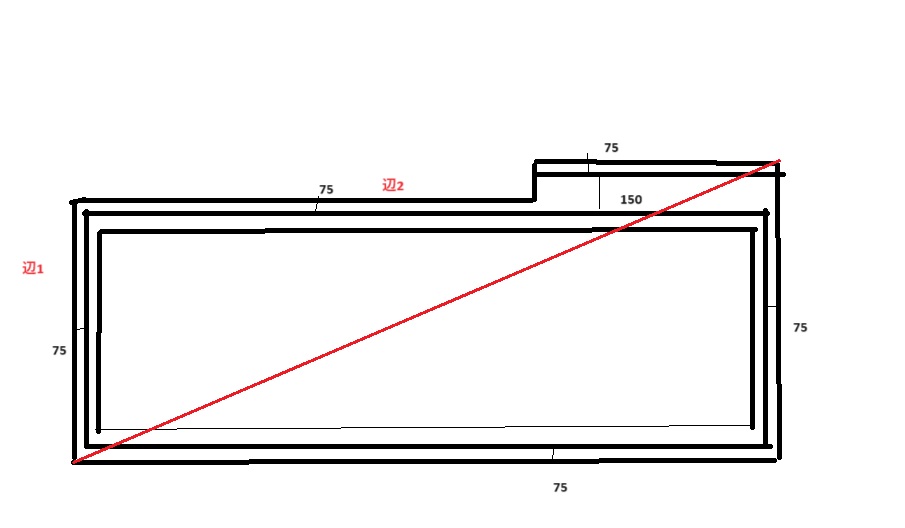

また、下記の様に防護壁一体基礎、或いは、フカシ壁付の場合をご覧ください。
この様な場合、辺1の方に防護壁がありますので、防護壁側になる辺1の基礎幅は75ｍｍ＋75ｍｍ＋防護壁の出っ張り分150ｍｍ＝300ｍｍとなり、辺2の基礎幅は75ｍｍ＋75ｍｍ＝150ｍｍとなります。
適宜状況に合わせて活用していただければと、思います。
